(DESCRIÇÃO DETALHADA)

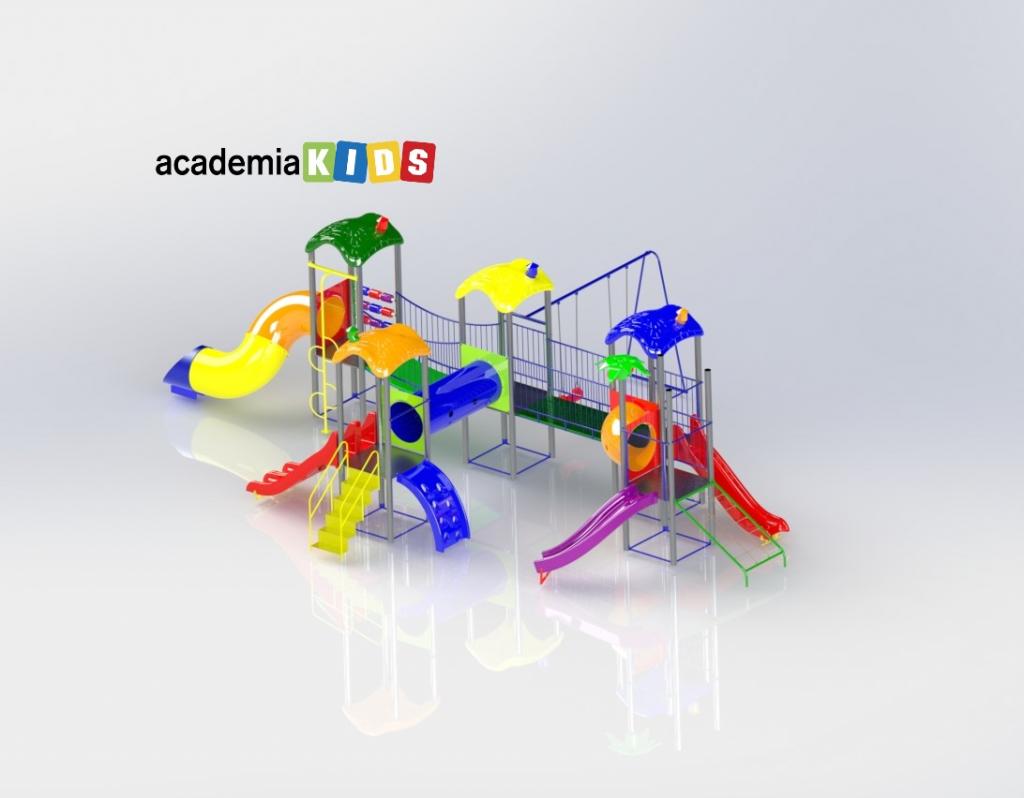

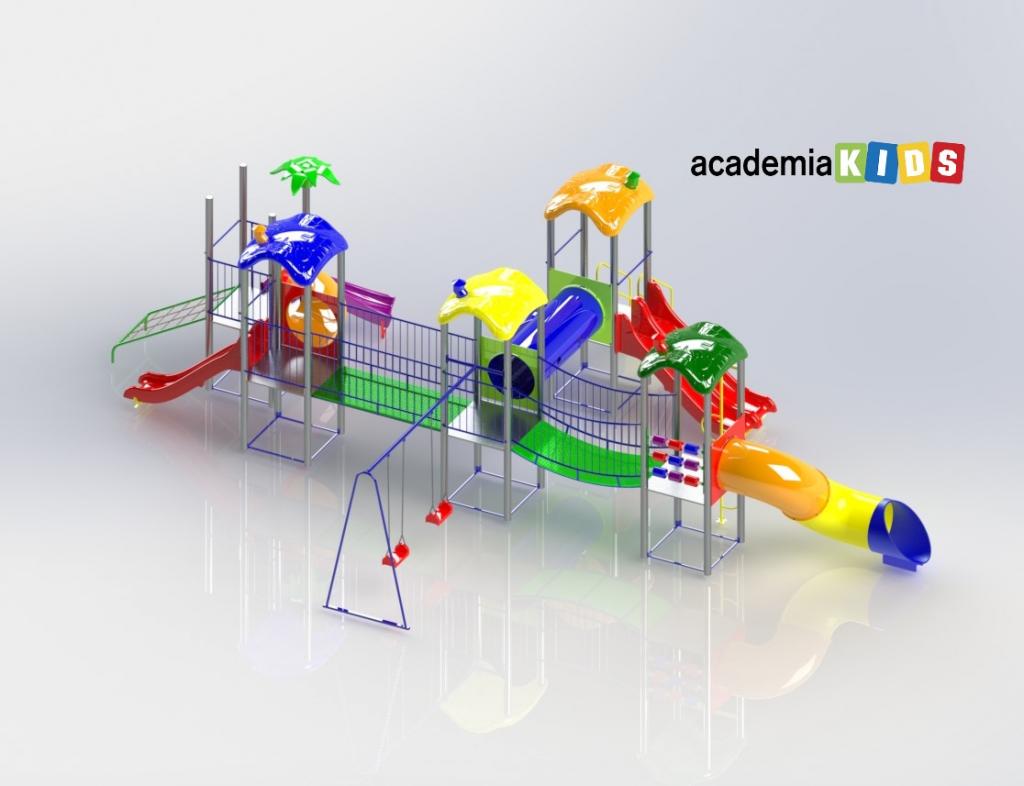

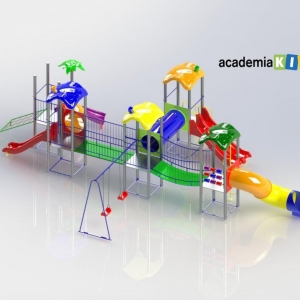

Playground/Parque Infantil várias cores, estrutura principal com colunas de Alumínio com tubo redondo 4” x 3 mm, revestida com pintura a pó eletrostática atóxica precedida de banhos químicos, com piso em madeira plástica;
E secundária com acessórios em aço carbono, com tubos redondos de no mínimo 1” x 2 mm, 1.1/4” x 2 mm, 1.1/2” x 2 mm, 2” x 2 mm, tubos retangulares de 30 x 50 x 2mm, quadrado de 15x15x2mm, barra redonda maciça de 9 mm, barra chata de 1.1/2” x 1/8” mm, tampas externas de fechamento em plástico, pinos maciços, buchas em nylon e solda MIG.
Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos. Adesivo com material anti-vandalismo indicando idade e preferência de uso. Placa de alumínio com marca, mês/ano e demais informação do fabricante
Composto por 17 (dezessete) Itens:
01: Quatro torres principais com 4 colunas de 3 metros de altura, plataformas medindo 1100x1100mm, reforço estrutural cantoneira 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em madeira plástica, a 1100mm de altura do solo, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 5”, parafuso cabeça francesa 5/16” x 5”, Telhado em plástico rotomoldado em formato quadrado triangular com 1200x1200x500mm. Medida de 1200x1200mm;
02: Uma Torre secundária com 4 colunas de 3 metros de altura, plataformas medindo 1100x1100mm, reforço estrutural cantoneira 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em madeira plástica, a 1100mm de altura do solo, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 5”, parafuso cabeça francesa 5/16” x 5”, um coqueiro decorativo de 3000 x 1200 x 300mm, plástico rotomoldado parede dupla. Medida de 1200x1200mm;
03: Três fechamento estrutura de plástico rotomoldado parede dupla, proteção antiquedas, fixado com parafuso cabeça francesa 5/16” x 5”. Medida aproximada de 900x800mm;
04: Uma Escada com corrimãos em aço carbono, tubo redondo de 1” x 2 mm, duas orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 5”, e para parafuso cabeça francesa 5/16” x 5”, com 6 degraus, em plástico rotomoldado parede dupla. Medida de 1000x900mm
05: Um Escorregador reto, com portal de segurança, em plástico rotomoldado parede dupla. Fixados na plataforma com parafuso cabeça francesa 3” x 1/4” e porca travante 1/4", e ao solo com parabolds galvanizados ou chumbador 3/8” x 3”. Medida de 2500x500mm;
06: Uma Rampa de corda com bitola de 16mm, estrutura em aço carbono, tubo redondo de 1.1/2” x 2 mm, anéis para passagem de corda de 25 x 25 x 5 mm, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm, fixado ao solo com parabolds galvanizados ou chumbador 3/8” x 3” e na plataforma com parafuso cabeça francesa 5/16” x 5”. Medida de 1800x850mm;
07: Um Balanço com estrutura em aço carbono, tubos redondos de 1.1/2” x 2 mm nas colunas, 2” x 2 mm na parte superior, quatro cubos 1” x 2 x 30 mm com nylon possuindo furo central, parafuso 2” x 1/4” e porca travante 1/4", corrente 30 x 20 x 4mm, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para fixação ao solo com parabolds galvanizados ou chumbador 3/8” x 5”, parafuso cabeça francesa 5/16” x 5” para fixação nas colunas, tampa plástica injetado 2”, com 2 assentos em plástico rotomoldado, parede dupla. Medida de 2500x1800mm
08: Um Tubo de passagem reto em plástico rotomoldado colorido com no mínimo Ø 720 x 2000 x 4mm, fixado na plataforma com portal em plástico rotomoldado parede dupla, unidos com parafusos de 3/8” x 3” e fixado a coluna com parafuso cabeça francesa 5/16” x 5”, com dois furos laterais de do mínimo 4”. Medida aproximada de 2000mmx880mm;
09: Um Tobogã em plástico com duas curvas de 90° parede simples, uma saída de conexão superior e uma ponteira de saída em plástico rotomoldado parede dupla, fixado na plataforma com portal em plástico rotomoldado parede dupla, unidos com parafusos de 3/8” x 3, duas orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm, fixado ao solo com parabolds galvanizados ou chumbador 3/8” x 3” e na plataforma com parafuso cabeça francesa 5/16” x 5”. Medida mínima aproximada de 3000x800mm;
10: Uma Escalada em rampa curvada confeccionada em plástico rotomoldado parede dupla, com pisadores em plástico, fixação ao solo com parabolds galvanizados ou chumbador 3/8” x 3”, parafuso cabeça francesa 5/16” x 3” para fixação na plataforma. Medida aproximada de 1200x1000;
11: Uma Passarela reta com estrutura tubular de aço redondo de 1” x 2mm, barra redonda maciça de 9 mm, tubo quadrado de 20 x 20 mm, oito orelhas de 60 x 35 x 4 mm com furo de 10 mm para fixação nas colunas, com parafuso cabeça francesa 5/16” x 5”, assoalho em Madeira Plástica. Medida aproximada de 2000mmx900mm;
12: Kit Jogo da velha com estrutura em aço carbono com tubos 1” x 2 mm na horizontal, e nove quadrados em plástico rotomoldado contendo X ou 0 com 160 x 160mm. Medida aproximada de 900mmx800mm;
13: Uma Passarela curvada para baixo, com estrutura tubular de aço redondo de 1” x 2mm, barra redonda maciça de 9 mm, tubo quadrado de 20 x 20 mm, oito orelhas de 60 x 35 x 4 mm com furo de 10 mm para fixação nas colunas, com parafuso cabeça francesa 5/16” x 5”, assoalho em Madeira Plástica. Medida aproximada de 2000mmx900mm
14: Um Escorregador curvo em plástico rotomoldado parede dupla, seção de deslizamento com 2000 x 420mm. Fixados na plataforma com parafuso cabeça francesa 1/4” x 3” e porca travante 1/4", e ao solo com parabolds galvanizados ou chumbador 3/8” x 3”. Medida aproximada de 2050mmx980mm;
15: Um Escorregador duplo reto, com portal de segurança, em plástico rotomoldado, parede dupla. Fixados na plataforma com parafuso cabeça francesa 3” x 1/4” e porca travante 1/4", e ao solo com parabolds galvanizados ou chumbador 3/8” x 3”. Medida de 2500x900mm;
16: Um Tubo em plástico rotomoldado com 90 graus com diâmetro Ø 720 x 1200 x 4mm, fixado na plataforma com portal em plástico rotomoldado parede dupla, fixado a coluna com parafuso cabeça francesa 5/16” x 5”, com dois furos laterais de do mínimo 4”. Medida aproximada de 1200mmx880mm;
17: Uma escada tipo bombeiro com estrutura principal em aço carbono de 1.1/2” x 2mm, e secundaria 1.1/4” x 2mm, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm, fixado ao solo com parabolds galvanizados ou chumbador 3/8” x 3” e na plataforma com parafuso cabeça francesa 5/16” x 5”. Medida aproximada de 2800x900mm;
Dimensões para instalação: 3500x12000x15000mm (AlturaxLarguraxComprimento)
*área de circulação em torno dos produtos de aproximadamente 1000 mm. Peso: 750kg

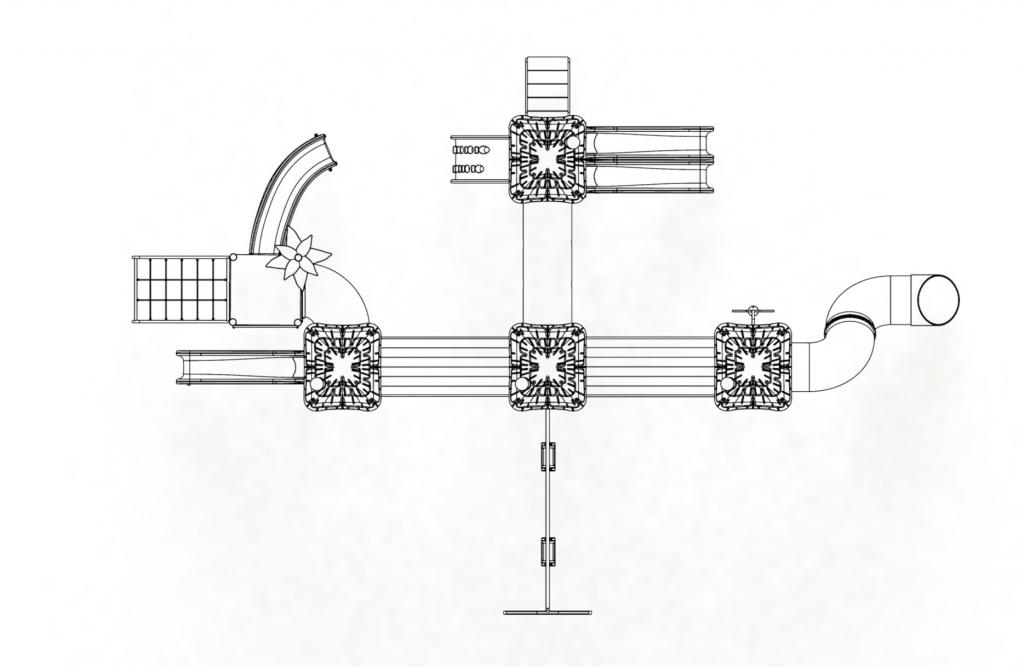

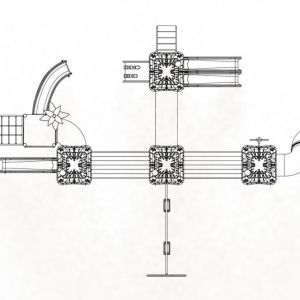

Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em blocos para facilitar o processo.
