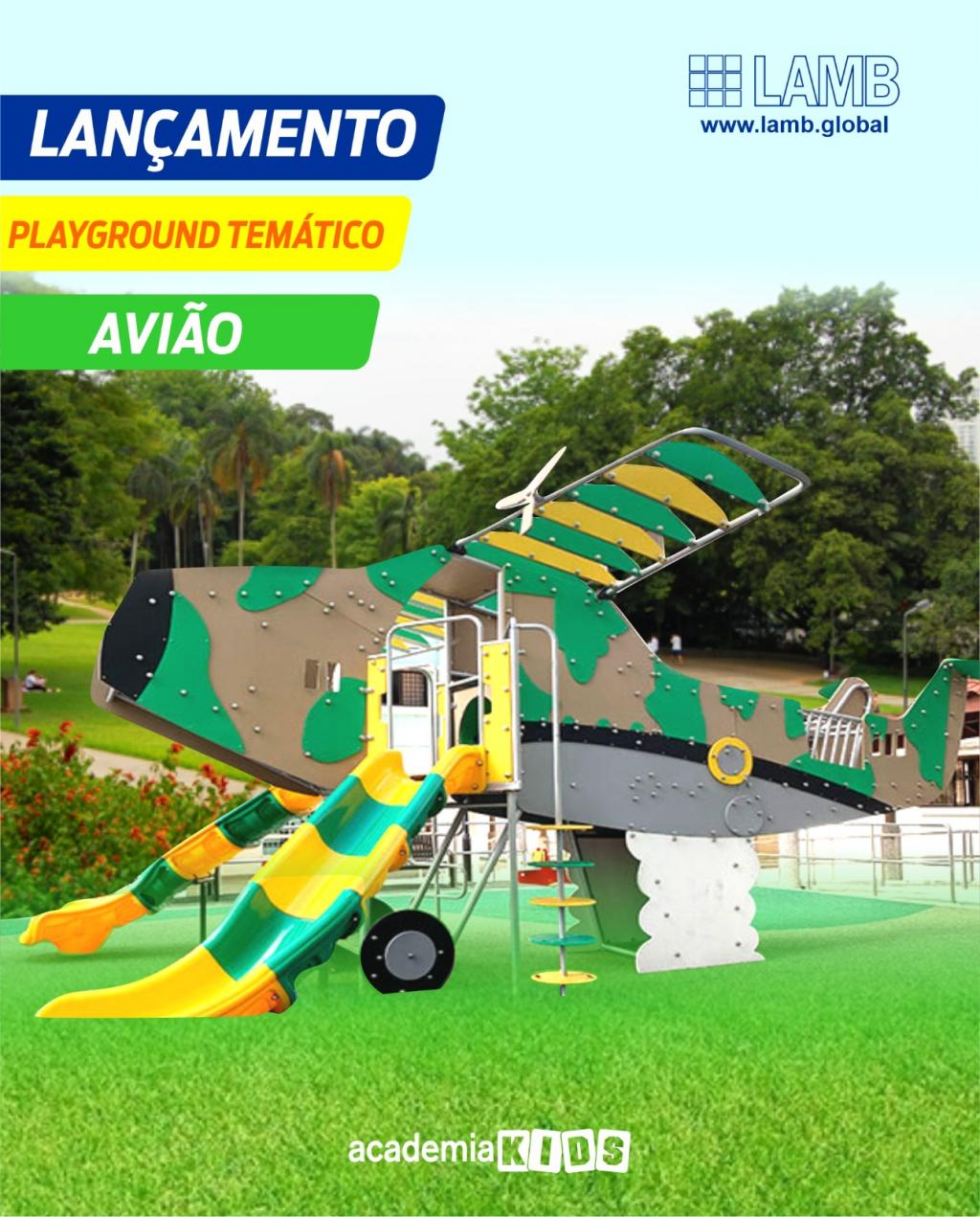

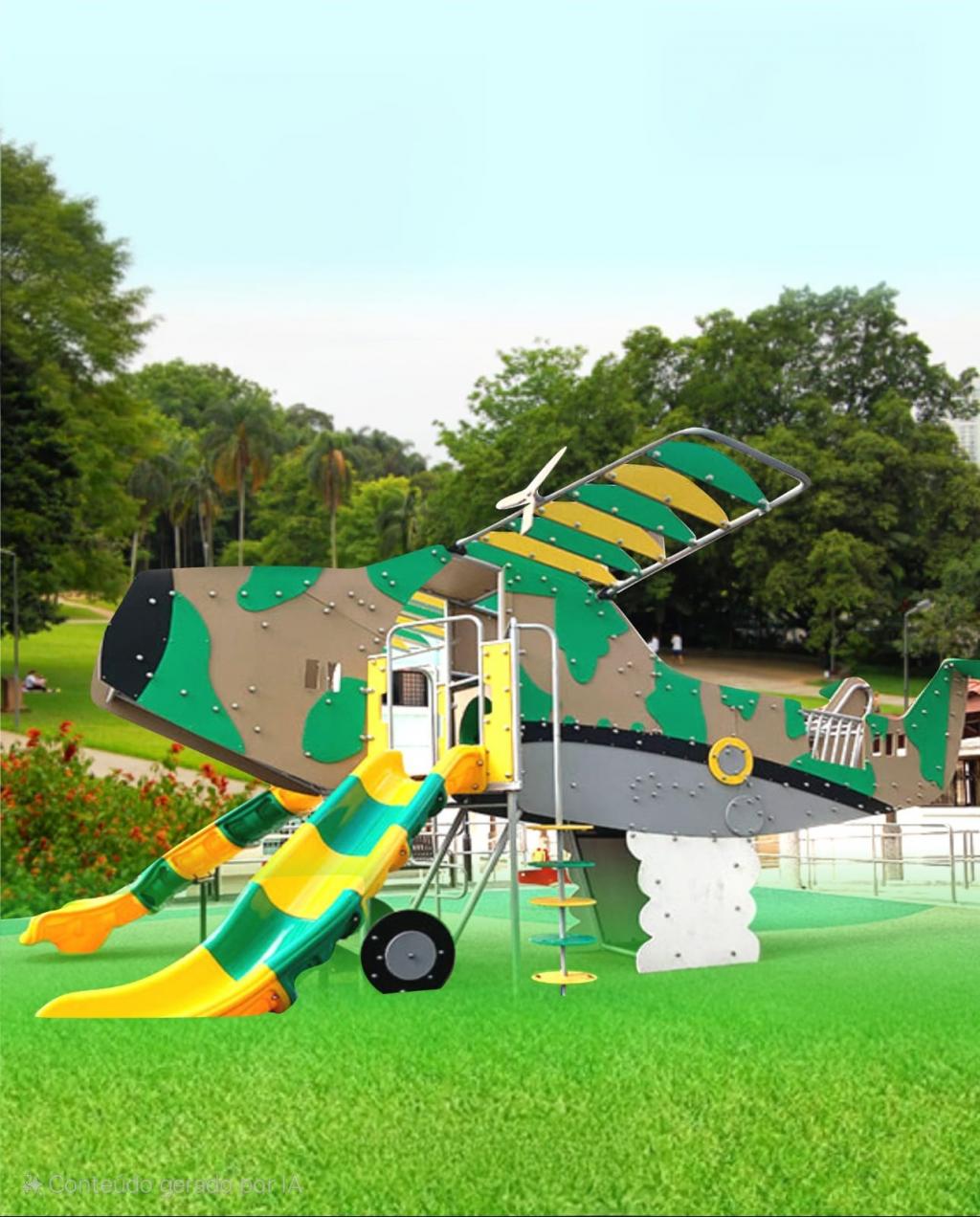

PLAYGROUND TEMÁTICO AVIÃO, várias cores, ensaio de acordo com a norma ABNT NBR 16071-2012 Estrutura principal com colunas de a carbono redondo 4”x2mm, revestida com metalização apresentando ensaio em tubo de aço fosfatizado conforme norma ABNT 9209:1986, piso em aço carbono metalizado 3mm apresentando ensaio NBR 8094:1983, Material metálico revestido e não revestido corrosão por névoa salina. E secundária com acessórios em aço, tubos redondos de 1”x2mm, 1.1/4”x2mm, 1.1/2”x2mm, 2”x2mm, retangulares de 30 x 50 x 2mm, quadrado de 15x15x2mm, barra maciça de 9 mm, barra chata de 1.1/2”x1/8”mm, tampas externas de plástico, buchas em nylon apresentando ensaio de resistência a condutividade elétrica ASTM D257. Processo de soldagem TIG/MIG, com laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04 e apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1:2018, e pintura a pó precedida de banhos químicos, apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2023, ensaio de aderência da camada de tinta ABNT NBR 11003-2023 e análise química para verificação de metais pesados ABNT NBR NM 300-3.
Composto por 15 (quinze) itens:
01 Duas plataformas conjugadas, formando dois módulos, com 4 colunas de 3 metros de altura, outra com 4 colunas de 2 metros de altura, plataformas de 1100x1100mm, reforço de cantoneira 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, piso em aço, a 1100mm de altura do solo. Medidas aproximadas 1200x4400mm;
02 Cabine composta por deck, com um assento, tubo redondo 1.1/2”x1/8” mm, quadrado 20x20x2mm, piso em aço, colorido com formato de avião, bico composto por deck com comprimento de 2000mm e diâmetro de 1000mm. Medidas aproximadas 1000x2000mm;
03 Duas portas de acesso com 750x1500mm, compostas por deck, tubo redondo 1.1/2” x 1/8” mm, tubo quadrado 20x20x2mm, com piso em aço, gradis laterais com redondo de 1”x2mm, barra redonda maciça de 9 mm. Medidas aproximadas 750x1100mm;
04 Subida da cauda com rampa de corda, bitola de 16mm, estrutura em aço carbono, tubo redondo de 1.1/2” x 2 mm, anéis para passagem de corda, quatro orelhas de fixação. Medidas aproximadas 1800x850mm;
05 Escalada de entrada da cabine tipo bombeiro com estrutura principal em aço carbono de 1.1/2” x 2 mm, e 1.1/4” x 2mm, quatro orelhas de fixação. Medidas aproximadas 2800x900mm;
06 Subida do deck da cabine por tubo com discos em plástico rotomoldado com 300x3mm e estrutura em aço de 1.1/2” x 2mm, e secundaria 2” x 2mm. Medidas aproximadas 2800x900mm;
07 Painéis laterais da fuselagem em PEAD, formatos de camuflagem de revestimento em chapa de PEAD 3mm nas cores verde, amarelo, preto e cinza. Medidas aproximadas 6000x100mm;
08 Estrutura metálica no formato do corpo, leme e estabilizadores em tubos de aço carbono 1.1/4 x 2mm, interligando as duas torres, e servindo de ponto de fixação da fuselagem em PEAD, fixados por meio de parafusos galvanizados sextavados de 1’, para travamento junto ao solo, oito orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 3”, parafuso cabeça francesa 5/16” x 5”. Medidas aproximadas 3000x5000mm;
09 Trem de pouso, tubos redondos 2”x2 mm, 1.1/2”x2 mm metalizado, com duas rodas em pneu. Medidas aproximadas 1100x5000mm;
10 Duas decidas do deck das portas com 2 escorregadores curvos rotomoldados parede dupla, seção de deslizamento. Medida aproximada de 2000x500mm;
12 Um Tubo de passagem reto em plástico rotomoldado, fixado na plataforma com portal em plástico rotomoldado. Medidas aproximadas 2000x800mm;
13 Painel de comando em aço 2mm, fixado na estrutura principal, com adesivo com telas retangulares e circulares. Medida aproximada de 500mmx300mm;
14 Uma Plataforma/Deck, com piso em aço, gradis laterais com redondo de 1”x2mm, para acesso a parte traseira do avião. Medidas aproximadas 1200x4400mm;
Dimensões para instalação: 3500x8000x8000mm (Altura x Largura x Comprimento) *área de circulação em torno dos produtos de aproximadamente 1000 mm. Peso: 600kg. Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em blocos para facilitar o processo.
Montado e instalado sobre local plano, fixação em 8 das colunas das plataformas e aproximadamente 12 apoios complementares, para fixação da estrutura principal e dos componentes.
Adesivo antivandalismo indicando idade e preferência de uso. Placa de alumínio com marca, mês/ano e informação do fabricante;
