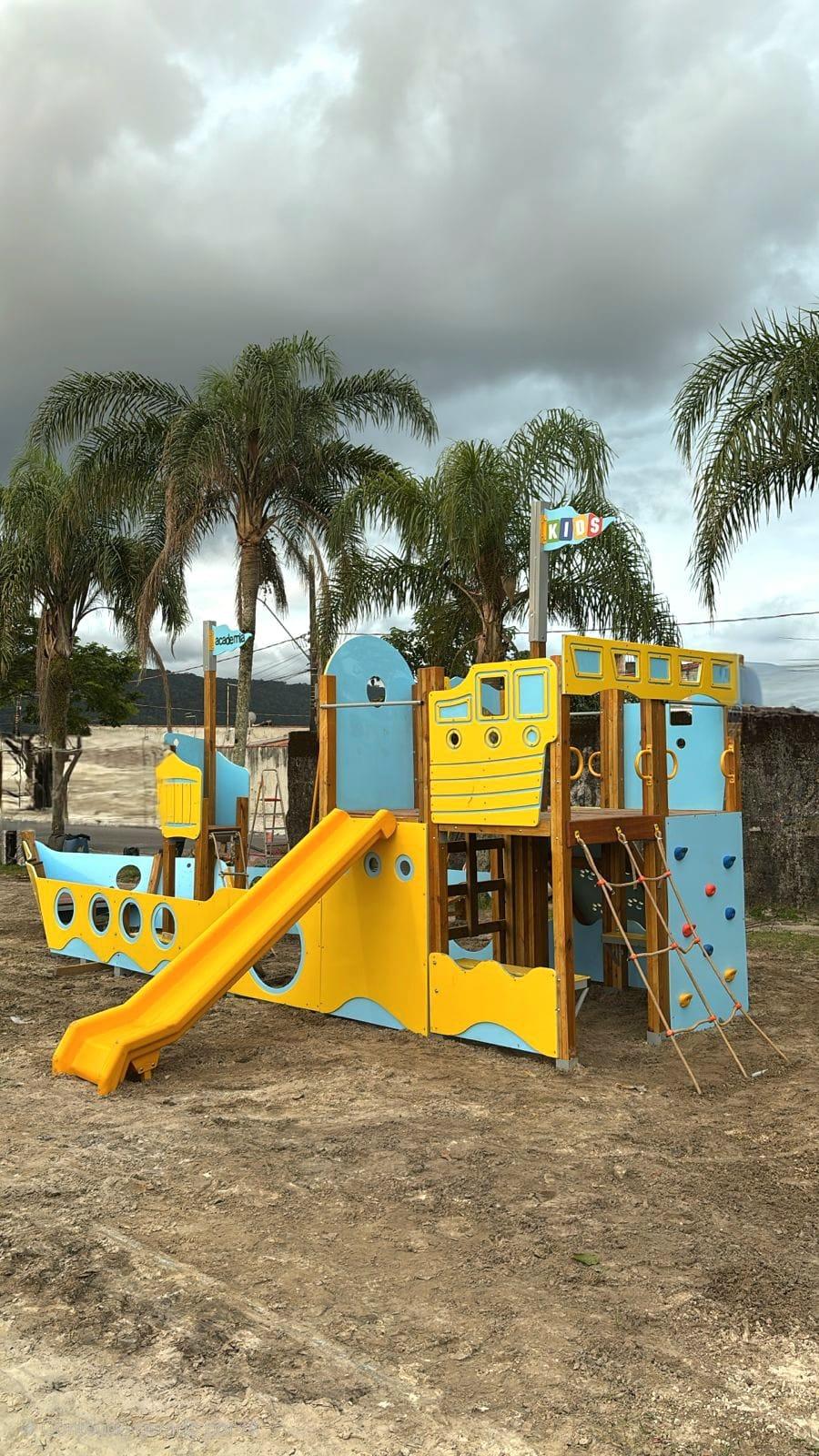

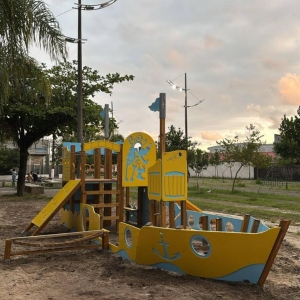

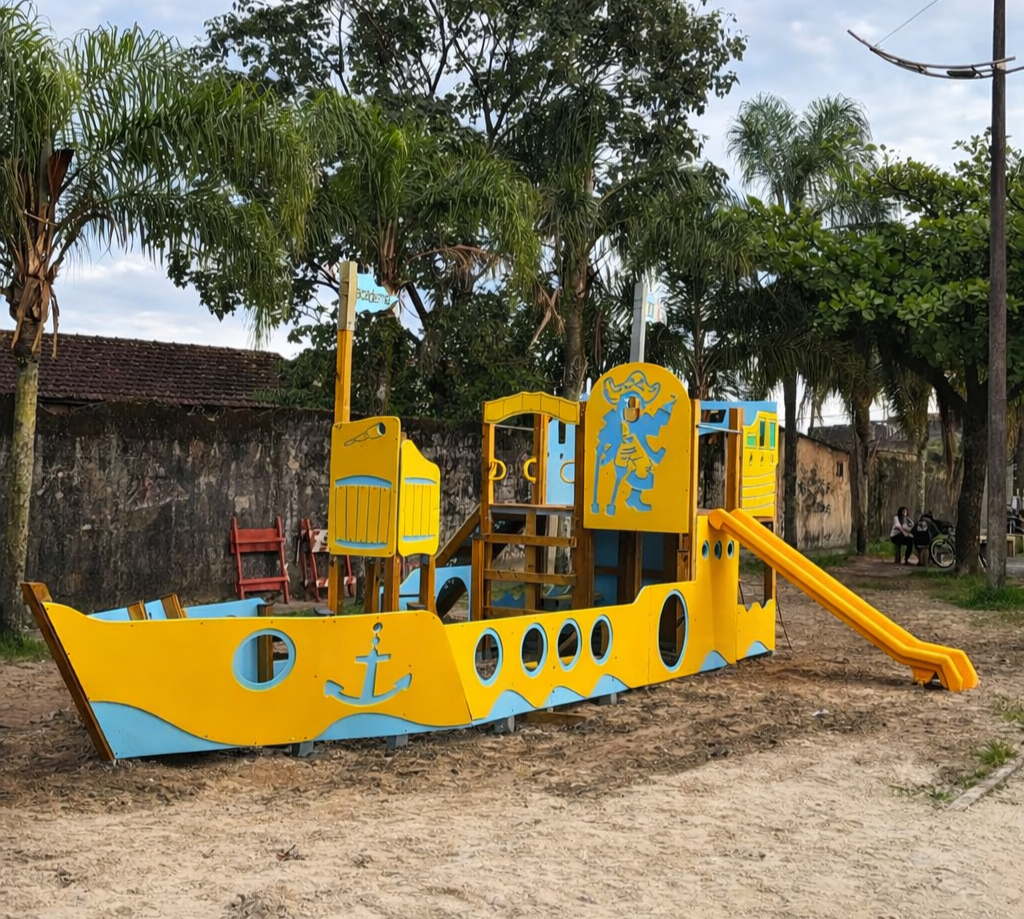

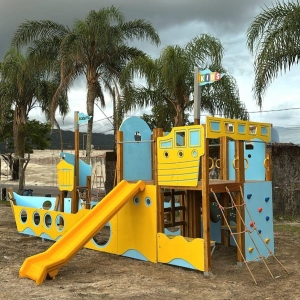

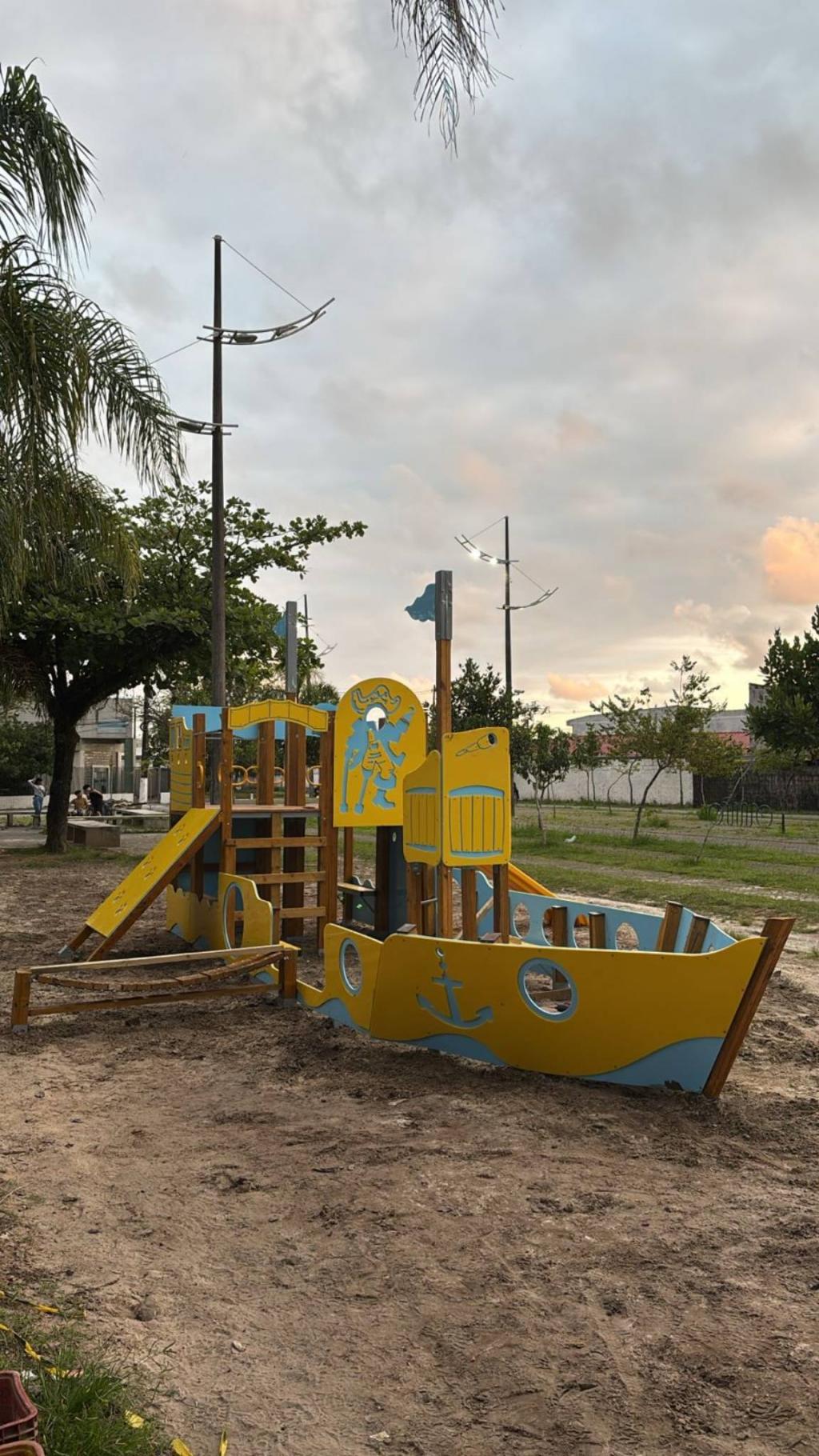

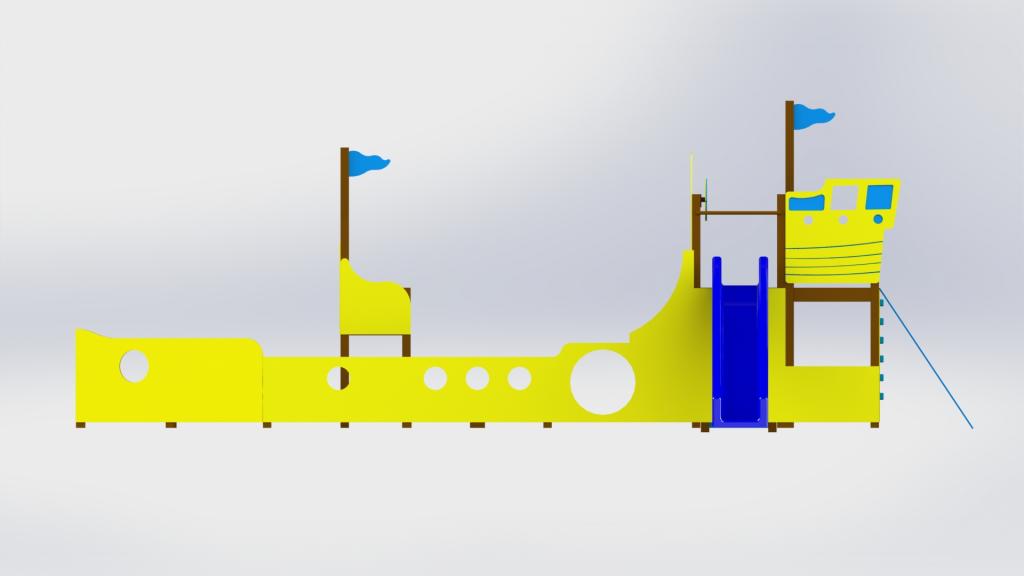

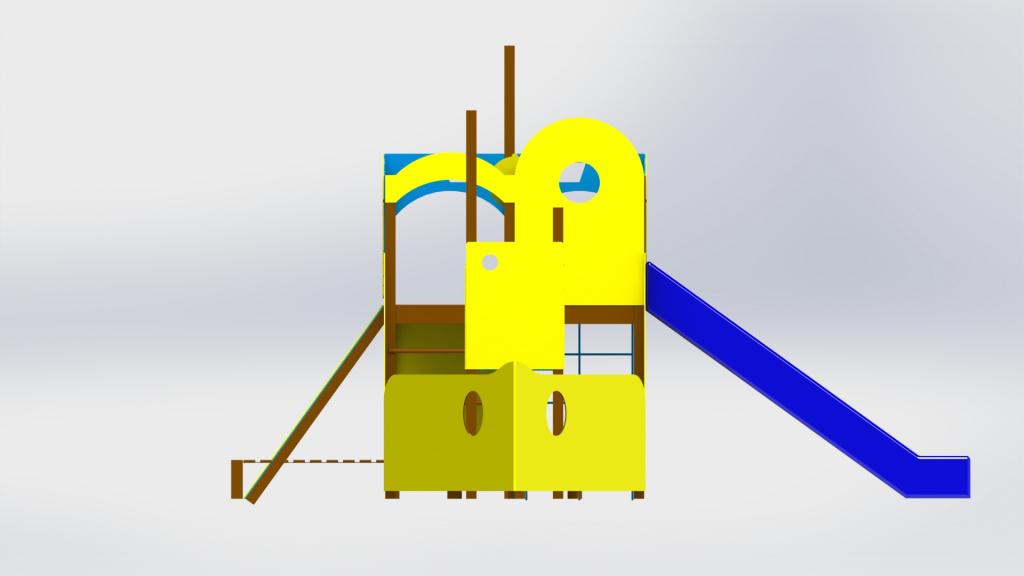

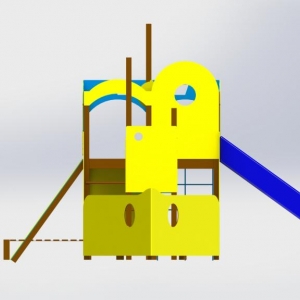

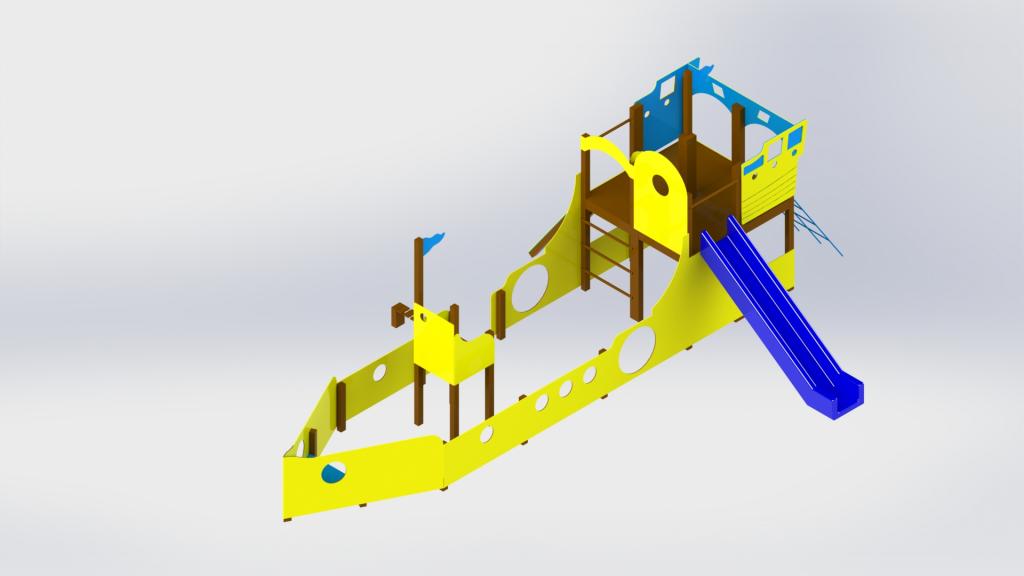

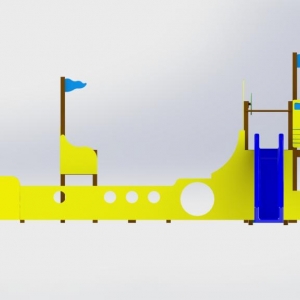

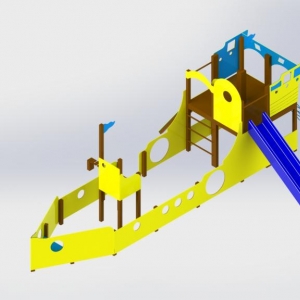

PLAYGROUND TEMÁTICO NAVIO PIRATA, várias cores, ensaio de acordo com a norma ABNT NBR 16071-2021. Estrutura principal com colunas de a carbono redondo 4”x2mm, revestida com metalização apresentando ensaio em tubo de aço fosfatizado conforme norma ABNT 9209:1986, piso em aço carbono metalizado 3mm apresentando ensaio NBR 8094:1983, material metálico revestido e não revestido corrosão por névoa salina. E secundária com acessórios em aço, tubos redondos de 1”x2mm, 1.1/4”x2mm, 1.1/2”x2mm, 2”x2mm, retangulares de 30 x 50 x 2mm, quadrado de 15x15x2mm, barra maciça de 9 mm, barra chata de 1.1/2”x1/8”mm, tampas externas de plástico, buchas em nylon apresentando ensaio de resistência a condutividade elétrica ASTM D257. Processo de soldagem TIG/MIG, com laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04 e apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1:2018. Pintura a epóxi, precedida de banhos químicos, apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2023, ensaio de aderência da camada de tinta ABNT NBR 11003-2023 e análise química para verificação de metais pesados ABNT NBR NM 300-3. Composto por 20 (vinte) Itens: - 01 Proa revestida por PAD (Plástico de Alta Densidade) colorido 10mm, dando formato de Navio, contendo 2 ancoras coloridas e 2 furos circulares de 50mm, bico triangular com comprimento de 2000mm, altura da ponteira 1500mm e diâmetro de 2000mm. Com acesso para área central, acabamento da proa em formato de flecha em chapas frisadas como grade em polietileno colorido e deck revestido com madeira plastica; - 02 convés com uma torre/mirante central, com 4 colunas, com 1 de 3000mm de altura, e outras com 1500mm, plataforma medindo 550x550mm, revestida por PAD (Plástico de Alta Densidade) colorido 10mm com uma luneta com furo de 150mm, reforço estrutural cantoneira 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em madeira plástica, a 1100mm de altura do solo, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 3”, parafuso cabeça francesa 5/16” x 5”; - 03 na parte superior do tubo de 3000mm uma bandeira, fixada na estrutura em tubo aço carbono 4” CH 14 a 3000mm da altura, em PAD de 10mm, medindo aproximadamente 500x250mm; - 04 fechamentos laterais do convés contendo 1 furo circular de 50mm na lateral direita e 4 furos circulares de 50mm na lateral esquerda; - 05 entrada lateral direita do convés sendo o acesso por entrada circular com aproximadamente 900mm; - 06 saída lateral direita do convés, por uma passarela oscilante, sustentada por estrutura em tubo aço carbono 4” CH 14, assoalho em madeira plástica, com aproximadamente 2000x300mm; - 07 entrada lateral esquerda do convés sendo o acesso por entrada circular com aproximadamente 900mm; - 08 acesso de subida para torre/mirante central por uma rampa de corda com bitola de 16mm, ligação das cordas por peca cilíndrica arredondada em PAD, estrutura em aço carbono de 1.1/4 CH 14, com aproximadamente 1000x500mm; - 09 no convés uma mesinha e um banco, fixados na estrutura em tubo aço carbono 4” CH 14 a 400mm da altura, estrutura em tubo aço carbono 30x50, CH 14 revestida com PAD de 10mm, medindo aproximadamente 500x250mm; - 10 Popa com quatro torres/mirantes principais, sendo conjugadas, formando um módulo, com 4 colunas, com 1 de 3000mm de altura, e outras com 2500mm, plataformas medindo 1100x1100mm, reforço estrutural cantoneira 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em madeira plástica, a 1100mm de altura do solo, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 3”, parafuso cabeça francesa 5/16” x 5”; - 11 acesso lateral direito sendo a subida da popa por uma rampa de escalada com estrutura em tubo aço carbono 4” CH 14, revestimento em PAD de 10mm, 6 pegadores/apoios em formato de patas, medindo aproximadamente 2000x1000mm; - 12 acesso posterior sendo a subida da popa por uma Rampa de corda com bitola de 16mm, ligação das cordas por peca cilíndrica arredondada em PAD, estrutura em aço carbono de 1.1/4 CH 14, com aproximadamente 2000x1000mm; - 13 acesso posterior por subida na popa por uma rampa de tacos, fixada na estrutura em tubo aço carbono 4” CH 14, revestimento em PAD de 10mm, 8 tacos/pegadores em plástico, medindo aproximadamente 2000x1000mm; - 14 decida da popa com escorregador de polietileno rotomoldado reto, com aproximadamente 2000x500mm; - 15 acesso frontal sendo a subida da popa por uma Rampa de tubos com 3 na horizontal e 1 na vertical em aço carbono de 1.1/4 CH 14, com aproximadamente 1000x750mm; - 16 na parte superior da popa uma figura de pirata para fotografia, fixada na estrutura em tubo aço carbono 4” CH 14, revestimento em PAD de 10mm, 6 pegadores/apoios em formato de patas, medindo aproximadamente 2000x1000mm; - 17 na parte superior da popa uma bandeira, fixada na estrutura em tubo aço carbono 4” CH 14 a 3000mm da altura, em PAD de 10mm, medindo aproximadamente 500x250mm; - 18 na parte superior da popa uma Timon circular, fixada na estrutura em tubo aço carbono 4” CH 14 a 3000mm da altura, em PAD de 10mm, medindo aproximadamente 500; - 19 na parte inferior da popa uma mesinha e um banco, fixados na estrutura em tubo aço carbono 4” CH 14 a 400mm da altura, estrutura em tubo aço carbono 30x50, CH 14 revestida com PAD de 10mm, medindo aproximadamente 500x250mm; - 20 na parte inferior da popa duas portas de acesso posterior e frontal e três janelas laterais; Dimensões para instalação: 3500x6500x9500mm (Altura x Largura x Comprimento) *área de circulação em torno dos produtos de aproximadamente 1000 mm. Adesivo com material anti-vandalismo indicando idade e preferência de uso. Placa de alumínio com marca, mês/ano e demais informação do fabricante.
