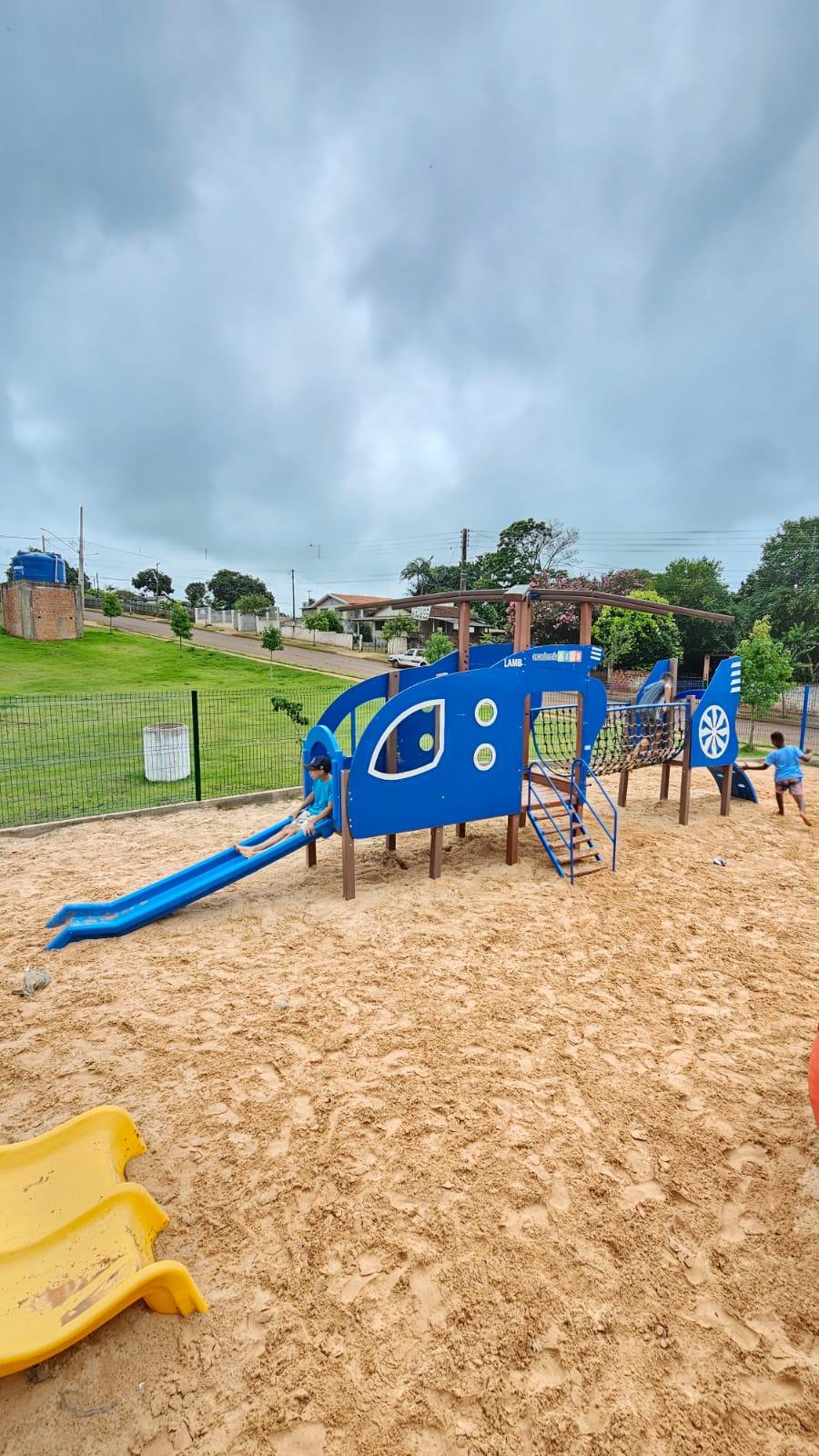

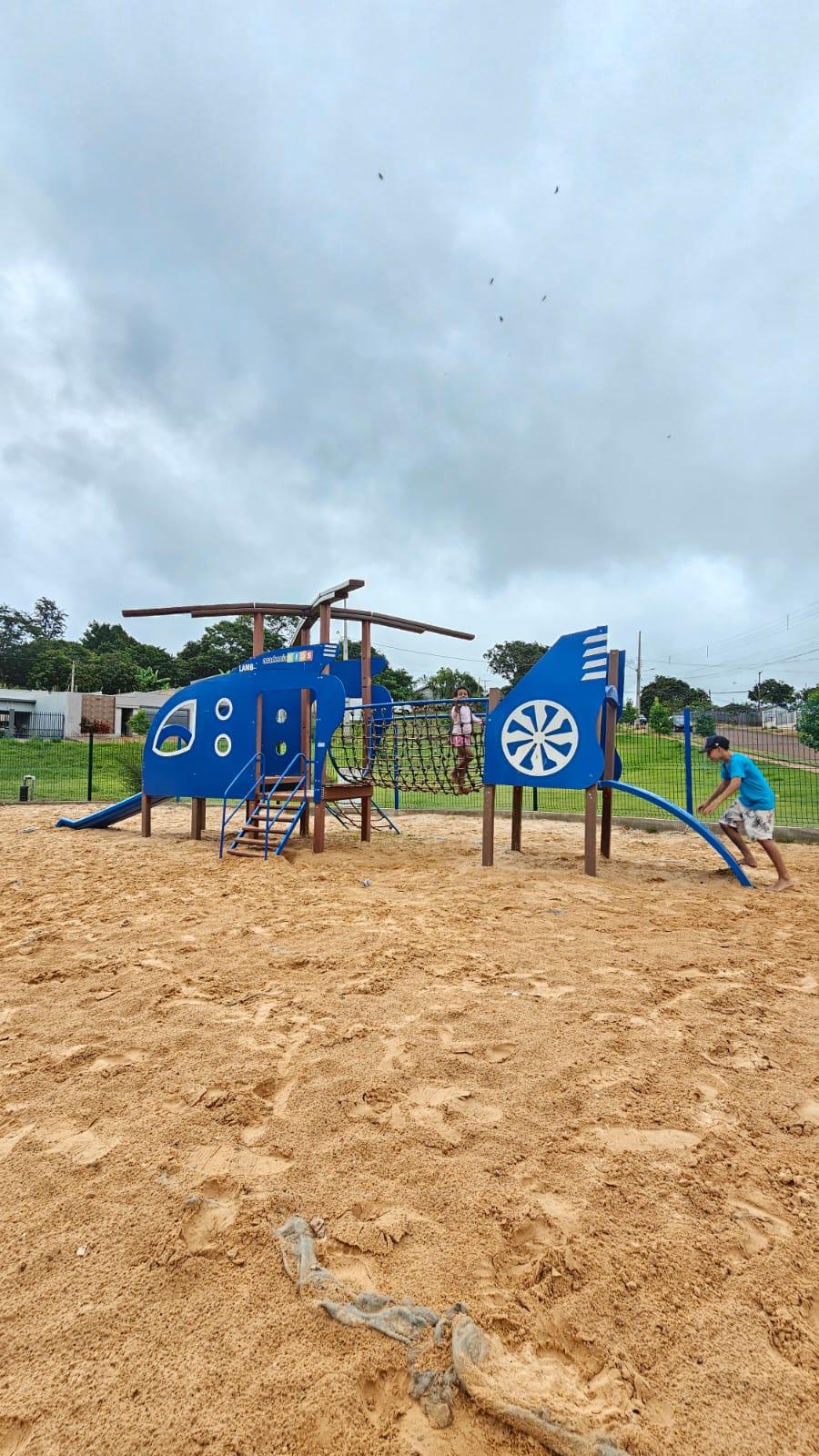

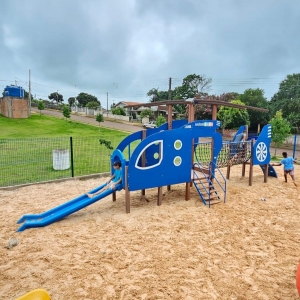

PLAYGROUND TEMÁTICO HELICÓPTERO, várias cores, ensaio de acordo com a norma ABNT NBR 16071-2012 Estrutura principal com colunas de a carbono redondo 4”x2mm, revestida com metalização apresentando ensaio em tubo de aço fosfatizado conforme norma ABNT 9209:1986, piso em aço carbono metalizado 3mm apresentando ensaio NBR 8094:1983, Material metálico revestido e não revestido corrosão por névoa salina. E secundária com acessórios em aço, tubos redondos de 1”x2mm, 1.1/4”x2mm, 1.1/2”x2mm, 2”x2mm, retangulares de 30 x 50 x 2mm, quadrado de 15x15x2mm, barra maciça de 9 mm, barra chata de 1.1/2”x1/8”mm, tampas externas de plástico, buchas em nylon apresentando ensaio de resistência a condutividade elétrica ASTM D257. Processo de soldagem TIG/MIG, com laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04 e apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1:2018, e pintura a pó precedida de banhos químicos, apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2023, ensaio de aderência da camada de tinta ABNT NBR 11003-2023 e análise química para verificação de metais pesados ABNT NBR NM 300-3. Composto por 10 (DEZ) Itens: - 01 quatro PLATAFORMAS, três principais sendo conjugadas E uma secundaria, formando dois módulos, com 4 colunas de 3 metros de altura, UMA COM 2 colunas de 2,5 metros de altura E OUTRA COM 6 colunas de 2 metros de altura, plataformas medindo 1100x1100mm, reforço estrutural cantoneira 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em TABUA DE Madeira Plástica, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 3”, parafuso cabeça francesa 5/16” x 5”, cobertura em ACM, com TRES alturas. Medidas dos módulos, 1100x1100mm (LXC); - 02 CABINE compostas por deck com reforço estrutural cantoneira em aço carbono, tubo redondo 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em piso em Madeira Plástica, gradis laterais com redondo de 1” x 2mm, barra redonda maciça de 9 mm, BICO COMPOSTO POR DECK COM COMPRIMENTO DE 2000mm e DIAMETRO DE 1100mm, COM PASSAGEM PARA ÁREA COM PAINEL DE 800 MM EM ACRÍLICO CRISTAL, HELICE COMPOSTA POR QUATRO PAS APOIADAS SOBRE COLUNAS, COM 3000 MM X 500 MM CADA. Medidas DE 500x5000mm; - 03 DUAS PORTAS DE ACESSO NO CORPO DO HELICOPTERO COM 750x1500mm, compostas por deck com reforço estrutural cantoneira em aço carbono, tubo redondo 1.1/2” x 1/8” mm, tubo quadrado 20 x 20 x 2mm, com piso em Madeira Plástica, FECHAMENTOS laterais. Medidas DE 1100x1100mm; - 04 ENTRADA SENDO A SUBIDA NA LATERAL POR UMA Rampa de corda com bitola de 16mm, estrutura em aço carbono, tubo redondo de 1.1/2” x 2 mm, anéis para passagem de corda de 25 x 25 x 5 mm, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm, fixado ao solo com parabolds galvanizados ou chumbador 3/8” x 3” e na plataforma com parafuso cabeça francesa 5/16” x 5”. Medida de 1800x850mm; - 05 Uma escada com corrimãos em aço carbono, tubo redondo de 1” x 2 mm, duas orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 5”, e para parafuso cabeça francesa 5/16” x 5”, com 6 degraus, em plástico rotomoldado parede dupla. Medida de 1000x900mm; - 06 PAINEIS LATERAIS FORMANDO A FUSELAGEM em compensado naval, FORMATO PERSONALISADO DE REVESTIMENTO em chapa de ACM 3mm NAS COLORIDO; Medida de 6000mmx100mm; - 07 ESTRUTURA METALICA NO FORMATO DO HELICOPTERO EM TUBOS DE ACO CARBONO 1.1/4 X 2MM, INTERLIGANDO AS Duas PARTES, E SERVINDO DE PONTO DE FIXACAO DA FUSELAGEM EM COMPENSADO NAVAL, FIXADOS POR MEIO DE PARAFUSOS GALVANIZADOS SEXTAVADOS DE 1’, PARA TRAVAMENTO JUNTO AO SOLO, OITO orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm para parabolds galvanizados ou chumbador 3/8” x 3”, parafuso cabeça francesa 5/16” x 5”. Medida de 3000x5000X6000mm(aXlXc); - 08 UMA DECIDA SAINDO DO BICO COM UM ESCORREGADOR RETO em plástico rotomoldado parede dupla, seção de deslizamento com 2000 x 420mm. Fixados na plataforma com parafuso cabeça francesa 3” x 1/4” e porca travante 1/4", e ao solo com parabolds galvanizados ou chumbador 3/8” x 3”. Medida de 2050mmx980mm; - 09 Uma PONTE DE corda com bitola de 16mm, estrutura em aço carbono, tubo redondo de 1.1/2” x 2 mm, anéis para passagem de corda de 25 x 25 x 5 mm, quatro orelhas de fixação 60 x 35 x 4 mm com furo de 10 mm, fixado ao solo com parabolds galvanizados ou chumbador 3/8” x 3” e na plataforma com parafuso cabeça francesa 5/16” x 5”. Medida de 1800x850mm; Medida aproximada de 2000mmx880mm; - 10 SUBIDA PARA O DESCK DE ENTRADA DA CAUDA, RAMPA em plástico rotomoldado fixado ao solo com parabolds galvanizados ou chumbador 3/8” x 3” e na plataforma com parafuso cabeça francesa 5/16” x 5”. Medida aproximada de 1500x900mm. Dimensões para instalação: 3500x3000x90000mm (Altura x Largura x Comprimento) *área de circulação em torno dos produtos de aproximadamente 1000 mm. Peso aprox. 400kg. Adesivo com material antivandalismo indicando idade e preferência de uso. Placa de alumínio com marca, mês/ano e demais informação do fabricante.
